5 Axis CNC Bridge zaagstenen plaat snijmachine

Productintroductie

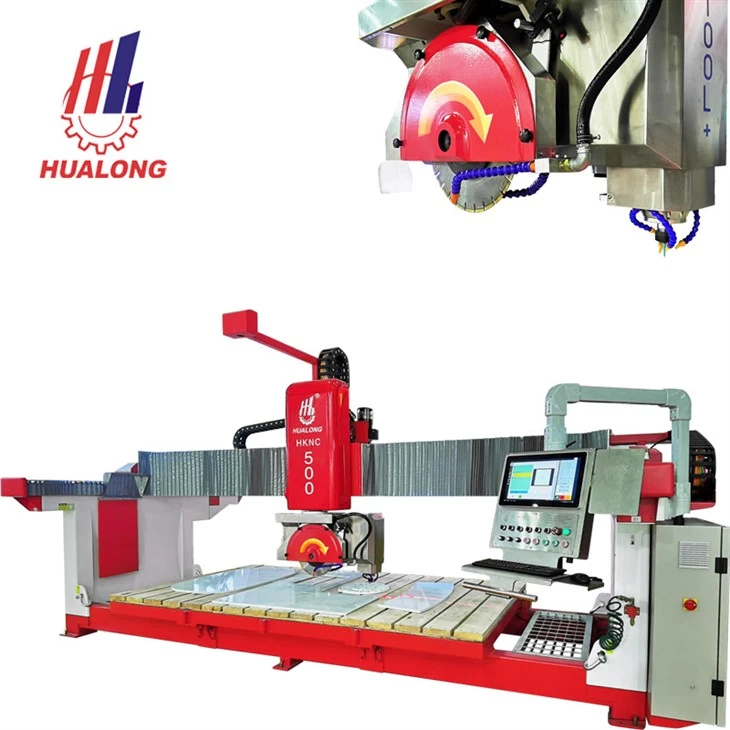

5 Axis Mono-Block CNC Stone Cutting Machine HKNC -500

HKNC -500+Met 5 -as interpolatie gecontroleerd, is een multifunctioneelCNC -steenknippen, vormen en graveren machineGebouwd met de behoeften van workshops in gedachten, het combineren van eenvoud met maximale veelzijdigheid voor een minimaal beleggingsbudget. Het wordt in de volksmond gebruikt voor het snijden van platen en blokken van zowel natuurlijke als synthetische steen als keramiek.

Functies:
* Maak verticale, hellende en horizontale snit met schijfmes
* Knip curven met contour snijden
* Machine met de kerngereedschap zoals boor, eindmolen en opgravingswiel
* Incrementele routing voor het snijden, profileren en graveren

Match deze mogelijkheden met het Italiaanse ESA CNC -systeem, digitale servo -motoren en CAD CAM -tekensoftware om alle soorten sneden gemakkelijk te maken. HKNC -500 kan ook zijn uitgerust met een vacuümmanipulator voor het automatisch verplaatsen van platen om het gebruik van het werkstuk tijdens het snijproces te optimaliseren.

PLAB -afbeelding vastleggen:

De toepassing maakt het mogelijk om de plaatfoto te verwerven en te verwerken, door de lensvervorming te corrigeren en te corrigeren. Door het verkregen beeld kunnen de vormen op de plaat worden gerangschikt en materiaal onvolkomenheden worden vermeden terwijl de zendingen worden geïdentificeerd die moeten worden bewerkt; Het is ook mogelijk om de plaat geometrisch in aanmerking te komen.



Tekenen en ontwerp:



Het is mogelijk om de vormen te definiëren die worden bewerkt: met 2D CAD-tools/door een DXF/DWG-bestand te importeren met de automatische acquisitie van een foto (met behulp van de fotodigitisatiemodule) door een lijst te importeren uit een eigen formaat: Excel, CSV

De vormen beginnen bewerkt worden gegroepeerd in een gespecificeerde lijst.

Vormen positionering:

De vormen kunnen op de plaat worden gerangschikt, zowel met handmatig als automatisch nestelen.

De geneste vormen worden geladen uit de actieve gespecificeerde lijst.

Machinings

Zodra de vormen op de plaat zijn gerangschikt, kan de snijreeks worden geoptimaliseerd. In deze fase worden de overlappende sneden verwijderd, de botsende sneden worden bijgesneden, de onvolledige besneden worden voltooid met een rustbewerking en de snijvolgorde is geoptimaliseerd om de hoofdrotaties en de snelle afgelegde afstand te minimaliseren.

Ondersteunde machinings: lineaire sneden, gebogen sneden, hellende sneden, inkeping, staaf, v-groove.

Ondersteunde snijtechnologieën: schijf, waterjet, frezen en snijboren.

Automatische rustbewerking om de sneden te voltooien met een snijboor/molengereedschap of een waterjetkop.

Beweging en hantering van de plaatstukken door de zuigbekersmanipulator om de sneden te voltooien en de verkregen werkstukken te laden/lossen.

Materiaal- en virtuele machinesimulatie voor de onmiddellijke verificatie van de snijreeks.

Softwarefunctionaliteiten

Plaatbehandeling

CAD 2D -tools

Handmatig/automatisch nestelen

Berekening van geoptimaliseerde trajecten voor het schijf snijden

Automatische rustbewerking om de sneden te voltooien met een snijboor/molengereedschap of een waterjetgereedschap

Beweging van de stukjes plaat door de manipulator van de zuigbekers

Acquisitie en correctie van het plaatafbeelding via een camera

Solid simulatie met materiaalverwijdering en botsingsregeling

Functies:

Details afbeeldingen

01

Controlesysteem -- CNC

Merk: ESA
Origineel: Italië
Boven van het lijn CNC -systeem met touchscreen voor eenvoudige instelling en automatische verwerking. Het kan een gecompliceerde bewerkingstaak gemakkelijk, perfect en hoog efficiënt maken.

02

Software - Pegasus Cad/Cam

Merk: Pegasus

Origineel: Italië

* Eenvoudig te gebruiken -- Zeer gebruiksvriendelijk, het vereist geen geavanceerde computervaardigheid.
* Betrouwbaar -- frequente updates en hoogwaardige ondersteuning.
* Krachtige -- Verschillende modules en tools voor veel technologieën en machinings.

03

Plaatafbeelding vastleggen (optioneel)

De toepassing maakt het mogelijk om de plaatfoto te verwerven en te verwerken, door de lensvervorming te corrigeren en te corrigeren. Door het verkregen beeld kunnen de vormen op de plaat worden gerangschikt en materiaal onvolkomenheden worden vermeden terwijl de zendingen worden geïdentificeerd die moeten worden bewerkt; Het is ook mogelijk om de plaat geometrisch in aanmerking te komen.

04

Digitale servomotor

Merk: ESA

Origineel: Italië

Een permanente magneetborstelloze servomotor met geïntergroeide schijven, ontworpen om totale digitale integratie te bereiken met ESA's CNC's, creëert een betrouwbaar controle -vermogen voor X, Y, Z en C Axises

05

Elektrospillen

van hoge kwaliteit gecontroleerd door een omvormer die de aanpassing van de NR mogelijk maakt. van revoluties van 0 tot 6000 tpm, dus het gebruik van het gebruik van mes- en diamantgereedschap zoals een kernoefenaar of freesnijder. De gereedschapsverandering is van handmatig type.

06

Gravure module (optioneel)

* Type: elektrische spil
* Roterende snelheid: 0-24000 rpm
* Kracht: 5,5 kW

In vergelijking met machnische spindel is de roterende snelheid van deze elektrische spindel super hoger. Het maakt gravure prima en sneller, of maakt curve snijden, hoekknipsel door ook veel sneller te frezen.

07

Galvanisatie (optioneel)

Galvaniseren kan voorkomen dat de onderdompeling van lucht, water en andere corrosieve media om staal te stalen, de corrosieweerstand van de machine verbeteren, de mechanische sterkte verbeteren en de levensduur verlengen.

08

Lineaire gids

Merk: Hiwin

Origineel: Taiwan, China
Beroemde producten,uitrusting van topkwaliteitGebruikt op crossbeam en Carling voor een hoge precisie van snijden en lange levensduur.



Blade -voorstellingseenheid (optioneel)

Automatisch het meten van een mesdiameter en diamantgereedschap

Plaatdikte detector (optioneel)

Oorsprong: China

Systeem om automatisch de dikte van de plaat te detecteren.

Rubberplatform (optioneel)

Waterdicht en geen vervorming

Safeguard Door (optioneel)

Veilig lichtgordijn wordt aanbevolen om werkgerelateerde verwondingen te voorkomen.

Elektrische kast

Branded elektrische gezelschap zoals ESA, Schneider, Sanch worden aangenomen om stabiele prestaties te garanderen.

Lineaire gids

Merk: Hiwin
Origineel: Taiwan, China

Ons certificaat





plaksnijmachine

CNC Stone Machine

waterstraalmachine

De plek van klanten

Onze service

· Al onze machine wordt volledig gecontroleerd en getest door onze afdeling kwaliteitscontrole vóór verzending.

· Levenslange technologieonderhoud in gratis

· De levering van reserveonderdelen in gratis vanwege onze gebreken binnen 12 maanden garantietijd en tegen kostprijs van 12 maanden.

· Gratis training voor installatie, bediening en onderhoud.

· Technische ondersteuning alle werkdagen.

· Engelse versie 'instructieboeken', "Operation Manual" wordt aangeboden.

Verpakking en laden

1) Alle onderdelen verpakt door waterdichte PE -film en/of luchtbellen.

2) Reserve- en accessaire onderdelen van klein formaat verpakt in multiplex dozen.

3) Met stalen touwen om in de container te fixeren, anti-skid geschikt voor verzending op lange afstand.

Werkplaats

Veelgestelde vragen

V1: Biedt u gratis monsters aan?

A1: Normaal bieden we geen gratis monsters aan. Maar verdere oplossingen zullen respectievelijk op verzoek worden besproken.

V2: Kun je ons onderdelen leveren voor de bridge snijmachine?

A2: Natuurlijk, het is onze plicht.

V3: Hoe zit het met de levertijd na betaling voor de bestelling?

A3: Normaal gesproken 25-45 dagen. Het hangt af van de geordende modellen, kwantiteit en onze productie -plicht al ingeschakeld.

V4: Welke service kunt u bieden?

A4: Online technologieondersteuning, ingenieurs georganiseerd naar het buitenland voor het leiden van machine -installatie training, foutopsporing en onderhoud.
